【自作PC】#3.H210iに各パーツを取り付ける

光るファンの接続がややこいです

 各パーツをケースに取り付けていきます

マザーボード

背面と天面の付属ファンは真っ先に外します。ITX狭い！

マザーボードはI/Oパネルといっしょに取り付けます、写真では忘れていますね……。

ファン

説明書があるとはいえ、今回の光らせる自作PCでいちばん苦労しました。

光るファン「Aer RGB2」を２つ取り付けていきます。

接続するケーブルは

・Fan Connection Cable（LED制御用）

・Fan to Fan Cable（ファン同士をつなぐ）

・Fan Power Cable（ケースについている電源）の３つですね。

ケース上部にあるコネクタにケーブルをそれぞれ挿していきます。

２つとも挿すと写真のようになりました。

これできっと大丈夫でしょう。

ケースへの取り付けは裏配線の後ですが続けます。

 つぎに、H210iケースに付いているファンコントローラー「Smart Device V2」につないでいきます。LEDストリップのケーブルは既に挿してありますね。ありがたい！

コネクタはぜんぶ埋まりましたね。

ちなみに、LED系パーツ（ファンやストリップなど）をさらに取り付ける場合は、ケース側面からちょろっとでているLEDストリップ用のケーブルをLED制御ケーブルとつなぎます。

NZXTの製品ページにある解説ではデイジーチェーン接続が可能と記載されています。デイジーチェーンをかんたんに述べると、１回の入力で２つ以上の機器に同じ入力を命令できることを意味します。

電源

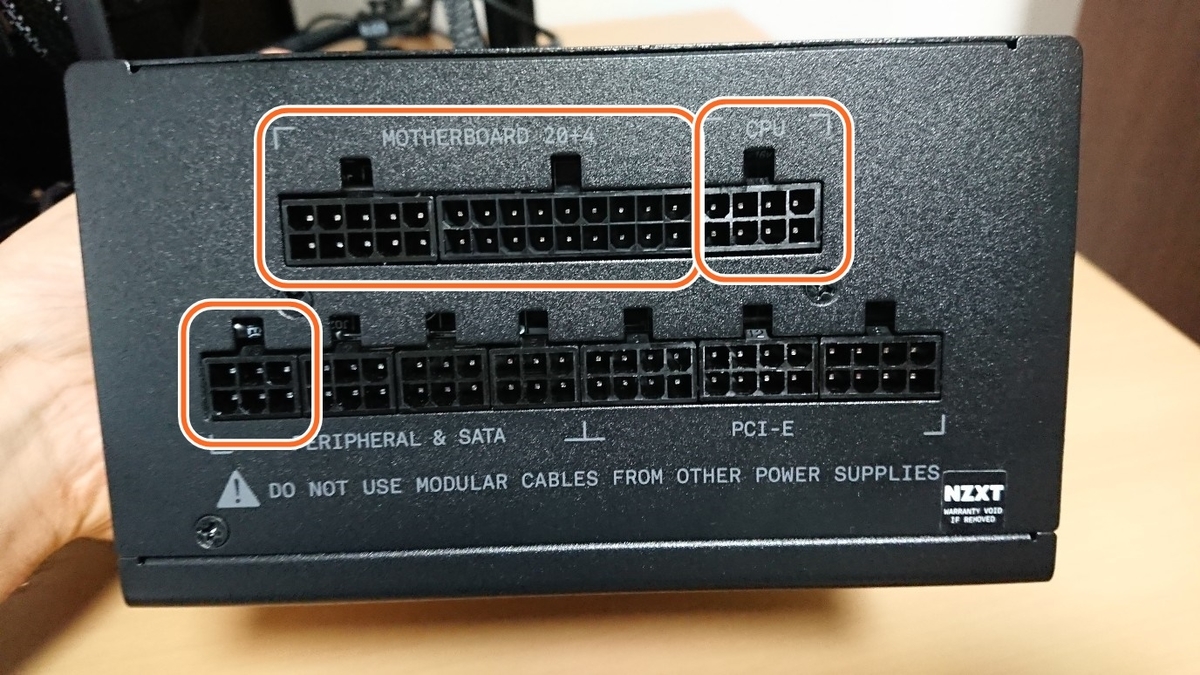

今回の構成でつかうケーブルは、

・マザーボード20+4ピン

・CPU8ピン

・SATA（光るファン）の３つだけですね。

これらのケーブルを電源に挿します。

 ケースについているカバーを外してから、電源をケースに入れます。

グラフィックボード　

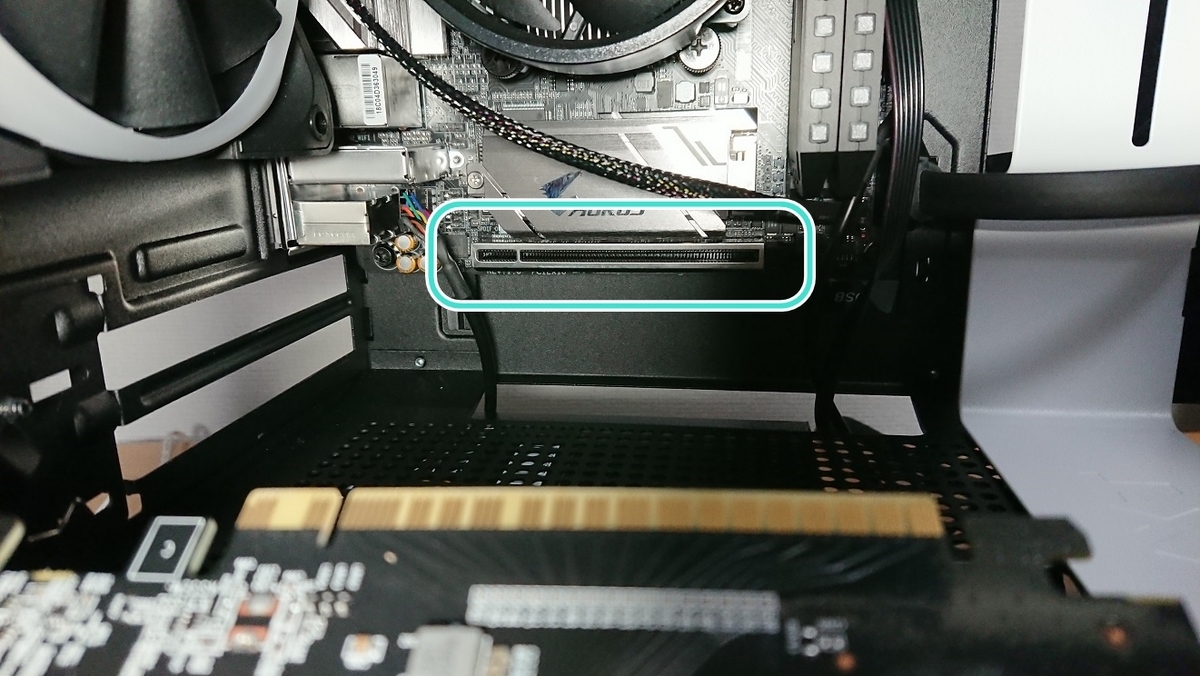

スロット横の固定カバーを外して、PCI Expressx 16に挿し込みます。

挿し込んだら固定カバーをネジで戻しておわりです。

つづく

はやく……はやくミクさんに
